圓振動篩結構圖紙及尺寸明細

發布日期：2014-04-01 作者：隆中

隆中重工生產的圓振動篩勁銷國內外，多被用于砂石料生產線中的篩選分ji，也被廣泛應用在選煤、選礦、建材、電力及化工等行業。該機主要由偏心塊激振器、篩箱、電動機、及支承裝置等組成，具有采用小振幅，gao頻率，大傾角結構，使該機篩分效率gao、處理量大、壽命長、電耗低、噪音小。

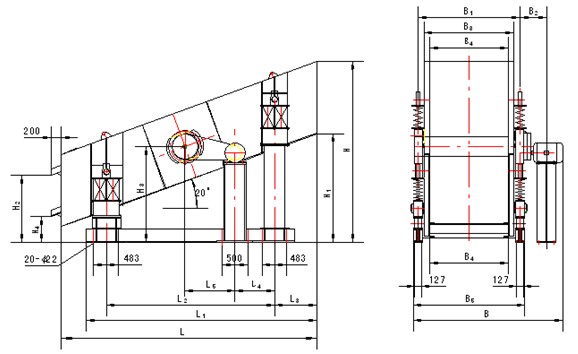

今天，隆中重工主要為您介紹圓振動篩的結構圖紙（如下圖）以及相關尺寸明細表。


YA系列單層圓振篩結構尺寸明細表

型號	L	L1	L2	L3	L4	L5	B	B1	B2	B3	B4	B5	H	H1	H2	H3
YA1236	3557	3408	2548	560	542	669	2493	1700	283	1345	1225	1933	2456	1397	832	1260
YA1530	2984	2783	1910	573	474	438	2798	2050	283	1650	1530	2238	2280	1145	844	1090
YA1536	3557	3408	2548	560	542	696	2798	2005	283	1690	1530	2238	2419	1374	792	1260
YAH1536	3557	3424	2564	560	542	661	2798	2005	283	1690	1530	2238	2437	1373	530	1260
YA1542	4131	4000	3138	562	682	819	2798	2005	283	1690	1530	2238	2655	1584	790	1260
YA1548	4704	4554	3694	560	976	810	2843	2005	305	1690	1530	2238	2854	1777	828	1260
YAH1548	4704	4554	3694	560	976	810	2843	2005	305	1690	1530	2238	2943	1798	911	1260
YA1836	3557	3408	2548	560	542	669	3103	2310	283	2005	1835	2543	2419	1374	792	1260
YAH1836	3557	3419	2560	559	542	661	3103	2310	283	2005	1835	2543	2437	1373	826	1260
YA1842	4131	4000	3138	562	682	819	3148	2310	305	2005	1835	2543	2675	1589	845	1260
YAH1842	4131	4000	3138	563	660	820	3148	2310	305	2005	1835	2543	2700	1555	845	1260
YA1848	4704	4554	3694	560	976	810	3148	2310	305	2005	1835	2543	2861	1784	826	1260
YAH1848	4704	4554	3694	560	976	810	3148	2310	305	2005	1835	2543	2943	1348	911	1260
YA2148	4745	4378	3410	668	660	974	3551	2310	385	2324	2140	2848	3515	1968	1363	1580
YAH2148	4745	4370	3410	660	708	978	3552	2310	385	2324	2140	2848	3501	1981	1368	1580
YA2160	5892	5515	3436	1279	660	974	3552	2615	385	2324	2140	2848	3674	2175	1094	1580
YAH2160	5916	5515	3890	825	1078	989	3747	2615	520	2324	2140	2848	3849	2221	1278	1800
YA2448	4745	4370	3410	660	660	989	3857	2615	385	2669	2445	3153	3473	1961	1311	1580
YAH2448	4770	4454	3436	718	612	994	4053	2920	520	2669	2445	3153	3638	2010	1485	1800
YA2460	5891	5514	3890	824	1078	989	4053	2920	520	2669	2445	3153	3850	2222	1283	1800
YAH2460	5891	5516	3898	818	1078	999	4053	2920	520	2669	2445	3153	3846	2218	1290	1800

YA系列雙層圓振篩結構尺寸明細表

型號	L	L1	L2	L3	L4	L5	B	B1	B2	B3	B4	B5	H	H1	H2	H3	H4
2YA1236	3557	3408	2548	560	542	669	2493	1700	283	1345	1250	1933	2419	1374	794	1260	140
2YA1536	3557	3408	2548	560	542	669	2843	2005	305	1650	1530	2238	2419	1374	792	1260	130
2YAH1536	3557	3424	2564	560	542	661	2843	2005	305	1690	1530	2238	2437	1373	560	1260	126
2YA1542	4131	4000	3138	562	682	819	2843	2005	305	1690	1530	2238	2675	1598	845	1260	181
2YA1548	4704	4554	3694	560	976	810	2843	2005	305	1690	1530	2238	2861	1784	828	1260	164
2YAH1548	4704	4554	3694	560	976	810	2843	2005	305	1690	1530	2238	2943	1798	911	1260	171
2YA1836	3557	3408	2548	560	542	669	3148	2310	305	2005	1835	2543	2919	1874	792	1260	130
2YAH1836	3557	3419	2560	559	542	661	3148	2310	305	2005	1835	2543	2437	1373	826	1260	125
2YA1842	4131	4001	3138	563	682	819	3148	2310	305	2005	1835	2543	2675	1598	845	1260	181
2YAH1842	4131	4001	3138	563	660	820	3148	2310	305	2005	1835	2543	2700	1555	845	1260	138
2YA1848	4704	4554	3694	560	976	810	3148	2310	305	2005	1835	2543	2861	1784	828	1260	164
2YAH1848	4704	4554	3694	560	976	810	3148	2310	305	2005	1835	2543	2943	1798	911	1260	120
2YA2148	4745	4378	3410	668	660	973	3591	2615	404	2324	2140	2848	3515	1968	1363	1580	407
2YAH2148	4745	4370	3410	660	708	978	3591	2615	404	2324	2140	2848	3501	1981	1368	1580	422
2YA2160	5892	5515	3436	1279	660	974	3591	2615	404	2324	2140	2848	3674	2175	1088	1580	205
2YAH2160	5916	5515	3890	825	1078	989	3591	2615	520	2324	2140	2848	3849	2221	1278	1800	255
2YAH2448	4770	4454	3436	718	612	994	4053	2920	520	2669	2445	3153	3638	2138	1485	1800	463
2YAH2460	5891	5516	3890	818	1078	999	4053	2920	520	2669	2445	3153	3846	2176	1290	1800	255

圓振動篩的結構尺寸明細表，可結合圓振動篩的主要技術參數表和結構圖標注來查看，簡單易懂。當然，對于圓振動篩的結構圖紙和尺寸明細表，或者一些其他的問題，歡迎您來電咨詢：400-658-0379.
